CentOS7和RouterOS CHR建立gre tunnel实现内网互通

未分类 Jason 4 years ago (2021-01-16) 843 Views 1 Comments QR code of this page
文章目录[隐藏]

前言

接前文RouterOS实现多线负载均衡之后,继续测试异地组网功能。

MikroTik RouterOS CHR设置PCC多线分流

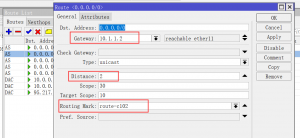

文章目录[隐藏] 前言 配置详情 效果 前言 目前芬兰的万兆交换机上联还是1G的公网,所以下载需求高的时候有点吃紧。如果要换到上联10G的话机房那边说要按流量计费,对于我们目前每月几百T的流量来说价格较高并不划算。 而每台物理机本身就附赠了1G的上联带宽,同时不计流量,所以考虑通过万兆内网将每台机器的千兆公网进行负载均衡。 之前尝试了爱快的方案,配置很简单,多WAN配置后开启多线负载即可,根据流量负载情况进行分流。但是爱快这边并不支持建立IPIP/GRE通道,考虑到后续的机房直接互联需求,这里决定购买RouterOS的CHR P10版实现多线分流+IPIP通道建立。 配置详情 网络构架 CHR软路由: 千兆公网eth0 IP 95.217.x.100 万兆内网eth1 IP 10.0.0.1 公网主网关 95.217.x.1 @ eth0 distance=1 公网副网关 10.1.1.1~5 @ eth1 distance=2 物理机1~5: 千兆公网eth0 IP 95.217.x.101~105 万兆内网eth1 IP 10.1.2.1~5 开启NAT转发:iptables -t nat -A POSTROUTING -s '10.0.0.0/8' -o vmbr1 -j MASQUERADE 开始配置 先配置路由器的公网和内网IP,然后去IP>Firewall>Mangle,设置分流标记,具体方法如下: 在Mangle下点击新建规则 在General下选择Chain为prerouting,src-address=10.0.0.0/8 在Advance下配置Per Connection Classifier,推荐选both addresses and […]

网络基础信息

CentOS7端,公网IP 5.x.x.x/32,tunnelIP 192.168.100.1/30
RouterOS端,公网IP 95.x.x.x/32,tunnelIP 192.168.100.2/30,内网IP 10.0.0.1/8

开启GRE Tunnel

CentOS端操作

这里用nmtui进行配置,所以:

yum install NetworkManager-tui smartmontools -y
systemctl enable NetworkManager
systemctl start NetworkManager

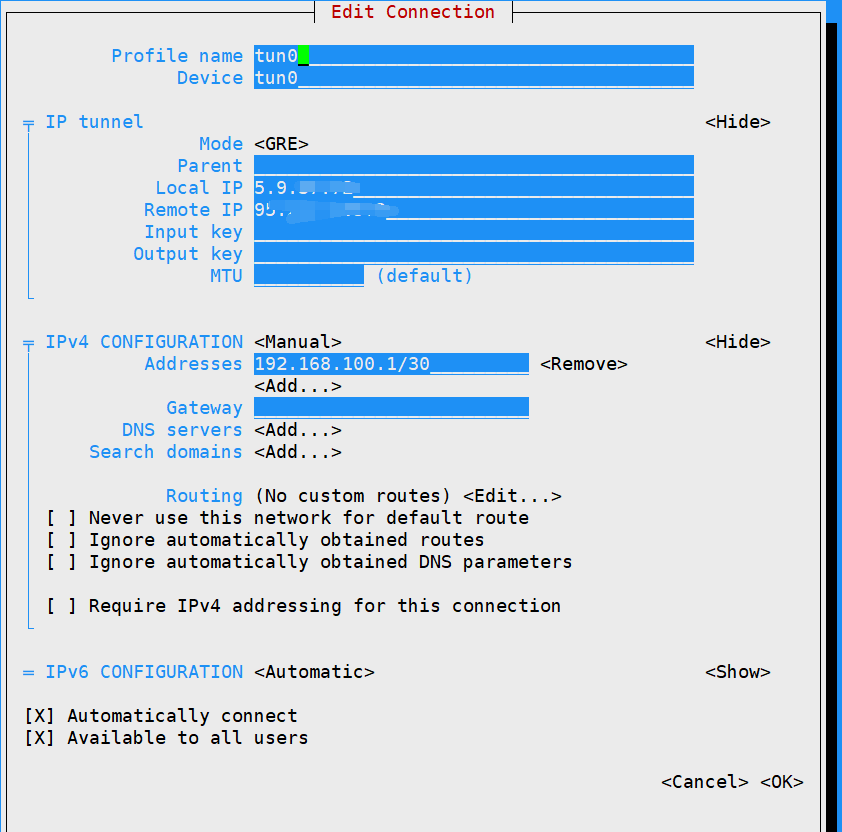

然后进nmtui中,新增IP Tunnel:

  • Mode:GRE
  • Local IP:5.x.x.x
  • Remote IP: 95.x.x.x
  • IPv4 CONFIGURATION:Manual
  • Addresses:192.168.100.1/30


保存后启动tun0即可,验证:

[root@CentOS-78-64-minimal ~]# ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
--------
3: gre0@NONE: <NOARP> mtu 1476 qdisc noop state DOWN group default qlen 1000
    link/gre 0.0.0.0 brd 0.0.0.0
4: gretap0@NONE: <BROADCAST,MULTICAST> mtu 1462 qdisc noop state DOWN group default qlen 1000
    link/ether 00:00:00:00:00:00 brd ff:ff:ff:ff:ff:ff
5: tun0@NONE: <POINTOPOINT,NOARP,UP,LOWER_UP> mtu 1476 qdisc noqueue state UNKNOWN group default qlen 1000
    link/gre 5.x.x.x peer 95.x.x.x
    inet 192.168.100.1/30 brd 192.168.100.3 scope global noprefixroute tun0
       valid_lft forever preferred_lft forever
    inet6 fe80::e23e:4e46:a5ab:b1af/64 scope link noprefixroute
       valid_lft forever preferred_lft forever

RouterOS端操作

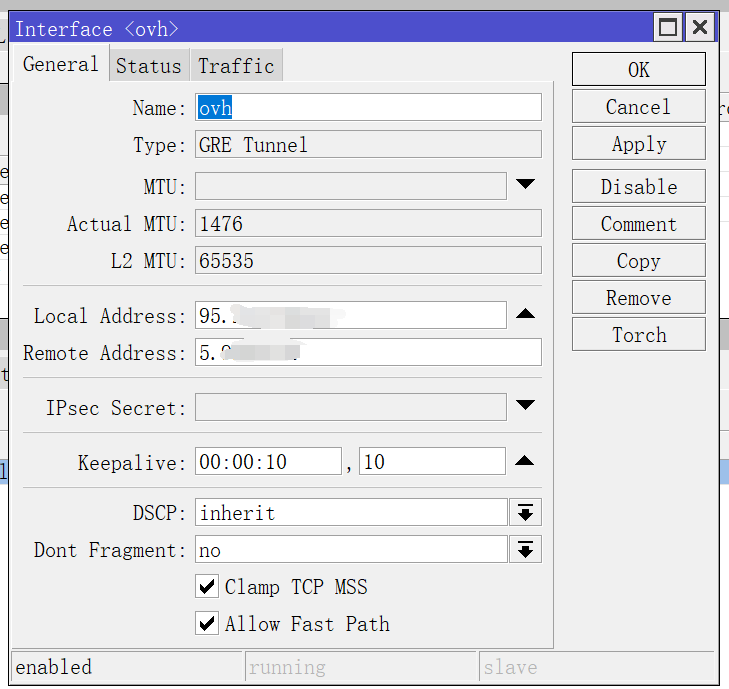

Interface>GRE Tunnel新建,local和remote与CentOS7端反过来即可:

然后在IP>Addresses中添加IP 192.168.100.2/30,Interface选刚刚的GRE Tunnel名即可,验证一下是否能互相ping通:

[root@CentOS-78-64-minimal ~]# ping 192.168.100.2
PING 192.168.100.2 (192.168.100.2) 56(84) bytes of data.
64 bytes from 192.168.100.2: icmp_seq=1 ttl=64 time=25.0 ms
64 bytes from 192.168.100.2: icmp_seq=2 ttl=64 time=25.1 ms
64 bytes from 192.168.100.2: icmp_seq=3 ttl=64 time=25.1 ms
64 bytes from 192.168.100.2: icmp_seq=4 ttl=64 time=25.1 ms
64 bytes from 192.168.100.2: icmp_seq=5 ttl=64 time=25.1 ms
^C
--- 192.168.100.2 ping statistics ---
5 packets transmitted, 5 received, 0% packet loss, time 4004ms
rtt min/avg/max/mdev = 25.059/25.121/25.196/0.109 ms

设置路由表

希望CentOS7能访问RouterOS下所有子网,所以添加路由记录:

ip route add 10.0.0.0/8 dev tun0 via 192.168.100.2

This article is under CC BY-NC-SA 4.0 license.
Please quote the original link:https://www.liujason.com/article/1134.html
Like (0)
发表我的评论
取消评论

表情 贴图 加粗 删除线 居中 斜体 签到

Hi,您需要填写昵称和邮箱!

  • 昵称 (必填)
  • 邮箱 (必填)
  • 网址
(1)个小伙伴在吐槽
  1. Jason
    话说出现了过一段时间没有数据发送就断开连接的情况,查了一下原因:GRE隧道没有状态控制,可能隧道的一端已经关闭,而另一端仍然开启。这一问题的解决方案就是在隧道两端开启keepalive数据包。它可以让隧道一端定时向另一端发送keepalive数据,确认端口保持开启状态。如果隧道的某一端没有按时收到keepalive数据,那么这一侧的隧道端口也会关闭。 https://blog.51cto.com/qujunorz/1767933
